西尔特编程器安装步骤和对系统平台要求
以下西尔特编程器5004实例来进行操作说明，从工作原理的介绍，对系统平台有什么要求和程序在安装过程需要注意的地方。
什么是 SUPERPRO 5004 系列
SUPERPRO/5004GP 是一种超高速异步万用量产编程器，通过标准 USB 电缆与 PC 之 USB 口联接， 联机软件提供了极其友好的用户界面，强大的功能和灵活性。 SUPERPRO/5004EGP是 SUPERPRO/5004GP 的经济型，除支持器件略低于 SUPERPRO/5004GP外，其他功能等同与SUPERPRO/5004GP。 两者均为西尔特（XELTEK）第八代高速编程器产品。
西尔特编程器基本性能：
4 个完全独立的编程模块，完全异步操作，工作效率极高。处理速度极高。144 脚通用管脚驱动电路。通用适配器，可以直接支持144 脚以下器件。
支持常规和低电压E/EPROM、FLASH、单片机、PLD、SRAM。对芯片操作前检查芯片管脚接触不良与否。异步方式（量产模式），每个模块实时检测芯片插入状态控制其自动开始烧写，无须等待其他芯片插入。 软件特点： Windows XP / Vista。支持大量器件，类型包括多个厂家的 E/EPROM、FLASH、SRAM、CPLD/EPLD/SPLD、MCU 等。支持 Binary、Intel（普通型或扩展型）Hex、Motorola S、Tektronix (普通型或扩展型)、Jed、pof 等多种文件格式。 支持器件（144 引脚数及以下）插入测试。集成化全屏幕缓冲区编辑环境，附有填充、拷贝、移动、交换等命令。支持工程文件管理。
支持批处理命令。
系统最小配置如下：IBM-PC 586 或奔腾兼容机，台式或手提电脑，至少有一个符合 USB2.0 标准的通用串行总线接口。
系统要求：Windows XP / Vista XP 操作系统。
硬件要求：需要有光驱，硬盘大于800Mb 剩余空间。
标准包装如下：
西尔特编程器主机一台。 USB 接口连接线缆一根。 外置式开关电源一只。 安装软件（光盘）一张。 用户手册一本。 用户保修/登记卡一张
安装
如果你是第一次使用 Xeltek 公司的基于 USB 口的通用编程器，这章内容将会帮助你正确安装编程器应用软件和连接编程器硬件。USB 设备是即插即用的设备，在第一次安时，Windows 将调用“添加新设备向导”扫描所 有可用的 INF 文件，试图找到合适的驱动程序。为了避免 USB 设备安装可能造成的麻烦，我们强烈地建议你先安装编程器应用软件，安装程序将自动处理 USB 设备安装所需的 INF 文件和驱动程序。
安装西尔特编程器应用软件
从随机的 CD-ROM 盘上安装

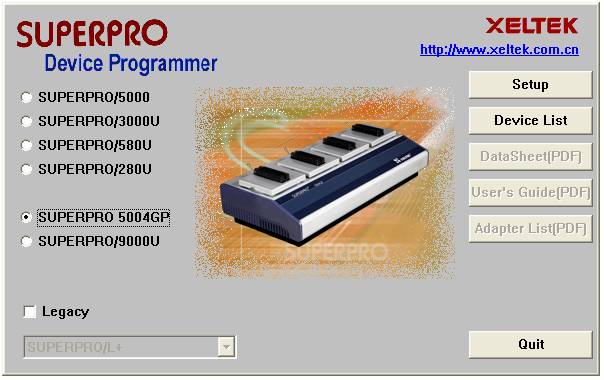

将随机的 CD-ROM 盘放入 CD-ROM 驱动器。 如果是自动启动的，安装软件将弹出对话框让你选择编程器型号；如果是手动的，请执行 CD-ROM 盘上根目录下的 Setup.exe 文件。
根据你所购买的编程器，选择对应的型号，点击对话框按钮“Setup”安装编程器应用软件。
注意：不同的编程器对应不同的应用软件，不可以混用。
从 Internet 网上下载安装软件
下载相对应的编程器型号的安装软件。该软件通常 为一个可自解压文件，执行该文件即可安装编程器应用软件。
软件安装过程

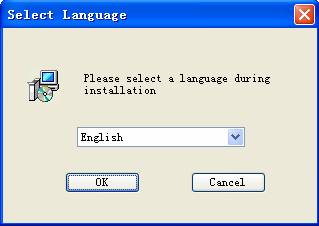

安装软件将会分步执行，用户可根据需要修改安装过程中的缺省设置。 第一步：安装语言选择界面，请根据需要选择安装过程使用的语言。

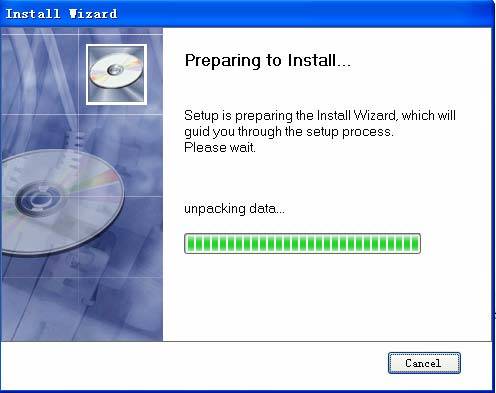

点击按钮“OK”会出现“准备安装”对话框。
西尔特SUPERPRO 5004GP量产编程器

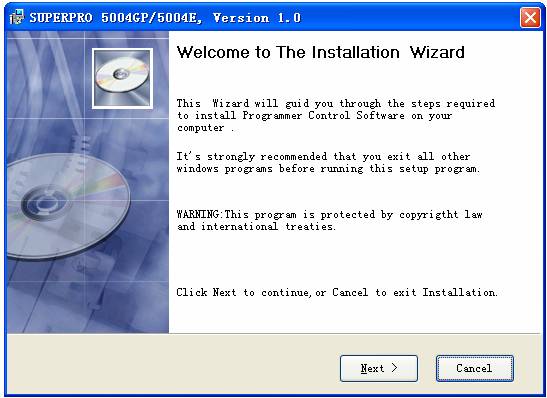

该对话框运行完毕，会自动弹出一个对话框。（如下图） 第二步：
点击按钮“Next>”，进行下一步安装。
第三步：

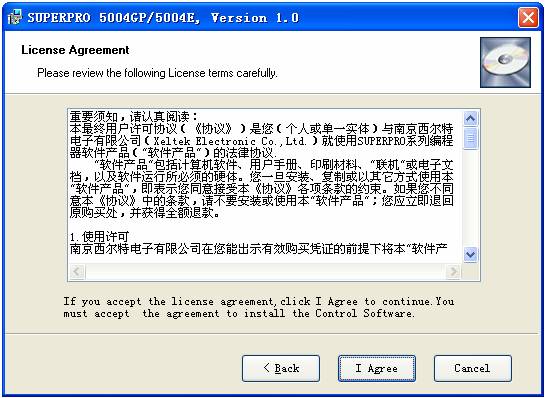

仔细阅读本许可协议，必须接受该协议才能继续安装。如继续，请点击按钮“I Agree”进行下一步安装，否则，点 击按钮“Cancel”退出安装。
第四步：

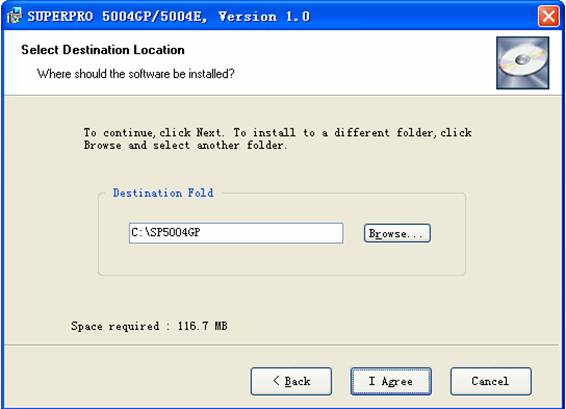

该步骤让用户选择安装路径，点击按钮“Browse”可以改变缺省的安装路径，点击按钮“Next>”继续安装。
第五步：
西尔特SUPERPRO 5004GP量产编程器
该步骤让用户选择是否创建桌面和开始菜单的快捷方式，选择默认，请点击按钮“Next >”继续安装。
第六步：

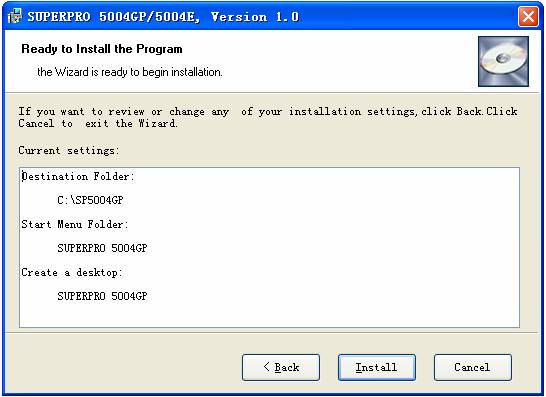

检查以上安装步骤所进行的设置，点击按钮“Install”进行下一步安装。

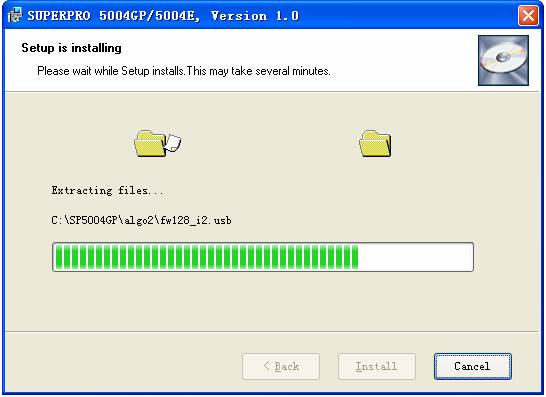

第七步：

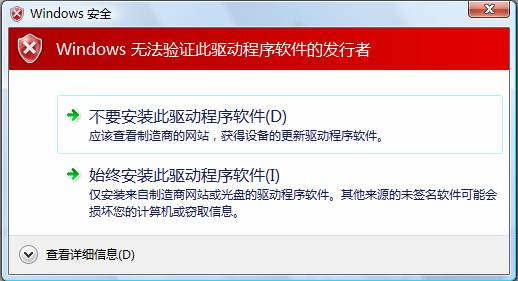

该步骤进行文件拷贝、驱动程序安装、软件注册等工作。 如果用户的操作系统 Windows Vista，可能会出现如下画面：
此时，请选择“始终安装此驱动程序软件(I)”，然后等待直至出现如下画面：

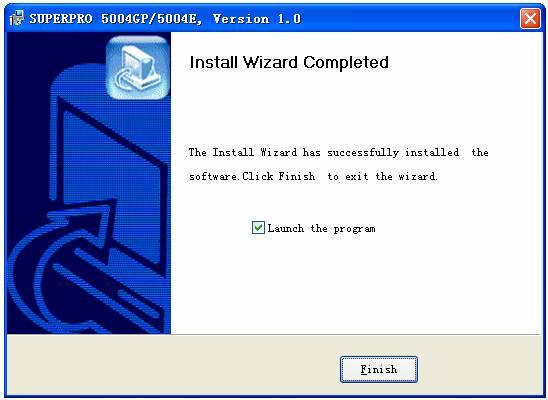

第八步：
点击按钮“Finish”，安装结束。
连接硬件和驱动程序的安装
通过 USB（通用串行总线）接口将计算机与编程器硬件连接，打开编程器硬件电源。 安装完编程器应用软件后，编程器与计算机的第一次连接引起驱动程序的安装会变得很简单，用户只需等待安装过程的结束即可。驱动程序的安装会依次会出现如下界面：
SUPERPRO 5004GP量产编程器
实际的界面可能有些差别，请等待该过程的结束。驱动程序的安装过程中，请勿执行其它应用程序。
运行西尔特编程器应用软件
用户应对 Windows 操作系统有一定的了解，并可较熟练地使用鼠标。

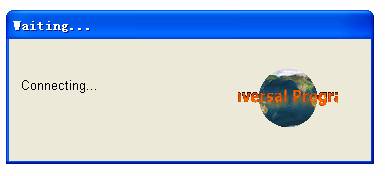

编程器应用软件通过 Microsoft WinSock 协议调用 SP5000 的应用软件，实现对 4 个独立模块的统一管理。 多个应用软件之间的通讯需要一定的时间来完成，这期间常常会弹出一个等待窗口，建议用户此时停止操作，等待 应用软件之间的通讯结束。
SUPERPRO 5004GP量产编程器
编程器应用软件在启动后会立即与编程器硬件通讯并初始化。
SUPERPRO 5004GP量产编程器

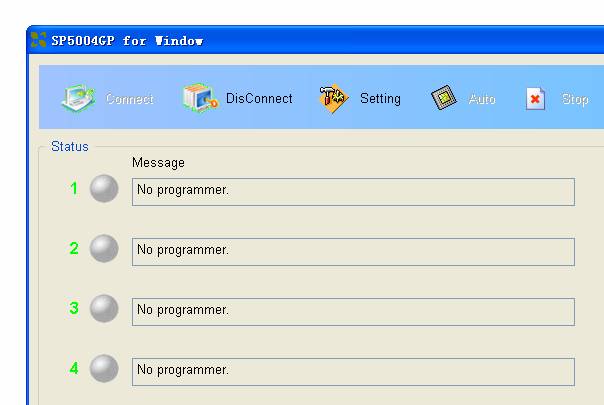

以上图示表示通讯失败，请按如下步骤检查： 编程器与计算机的连接，并打开电源

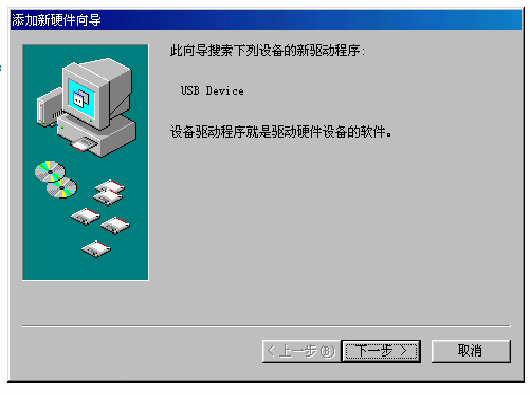

正确的安装步骤。如果在安装编程器应用软件之前，连接编程器硬件，计算机检测到新硬件，出现如下窗 口：
SUPERPRO 5004GP量产编程器
请立即按“取消”按钮，避免操作系统使用兼容 ID 安装驱动程序，造成麻烦。
注：由于SUPERPRO/5004GP 的四个模块是独立的，只要有两个（包括）以上模块是好的，用户在急需时仍然可以使用 SUPERPRO/5004GP。
